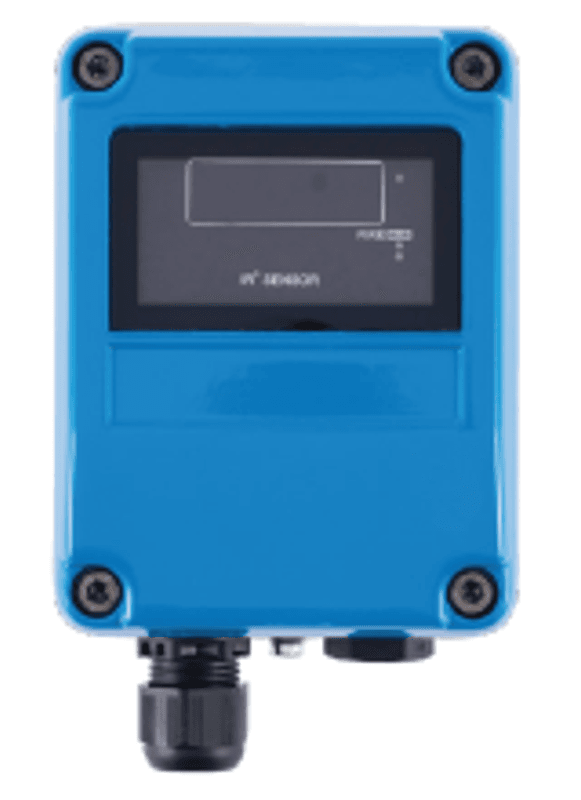

I.S. Trippel infrarød (IR³) flammedetektor
Produktinformasjon
Den egensikre (I.S.) trippel infrarøde (IR³) flammedetektoren er utviklet for bruk både innendørs og utendørs. Detektoren registrerer lavfrekvent pulserende infrarød stråling som oppstår ved flammer under forbrenning.
Sensoren opprettholder høy deteksjonsevne selv gjennom lag av olje, støv, vanndamp eller is, noe som gjør den godt egnet for krevende industrielle miljøer.
Detektoren er godkjent av BASEEFA i henhold til EN50014, EN50020 og EN50284, og oppfyller kravene i ATEX-direktiv 2014/34/EU.
Fordeler
- ATEX-sertifisert: II 1 G
- CENELEC/IEC-sertifisert: Ga Ex ia IIC T4
- Valgbare utgangsalternativer:
- Konvensjonell to-leder
- 4–20 mA
- Låsende eller ikke-låsende utgang
- Reléutganger
- Brann-/feilutgang
- Foralarm
- Klasse 1-følsomhet i henhold til EN 54-10 – detekterer en 0,1 m² n-heptanflamme på opptil 25 meter
- Svært høy immunitet mot optiske forstyrrelser
- Justerbar responstid
- Automatisk optisk selvtest
- Lavt strømforbruk
- Kapslingsgrad IP65
Tekniske spesifikasjoner
| Spesifikasjon | Verdi |
|---|---|
| Produsentens spesifikasjon | Alle oppgitte data kan endres uten forvarsel. Spesifikasjonene er typiske verdier målt ved 24 V DC, 23 °C og 50 % relativ luftfuktighet (RH), med mindre annet er oppgitt. |
| Forsyningsspenning | 14–30 V DC |
| Strømforbruk (terminal 1 og 2) | Avhenger av valgt DIL-bryterinnstilling |
| Testsignalspenning | 14–30 V DC |
| Maks. oppstartstid | 2 sekunder |
| Reléutganger | RL1 terminal 5–6: Maks. 0,25 ARL1 terminal 7–8: Maks. 30 V DC |
| Maks. relébelastning | 3,0 W (kun resistiv last) |
| Sensorinnganger | Terminal 1–2: Ui 30 VTerminal 3–4: Ii 100 mA, Pi 0,65 W, Ci 0,03 µF, Li 0Terminal 5–6: Ui 30 VTerminal 7–8: Ii 100 mA |
| Deteksjonsrekkevidde | Klasse 1: 0,1 m² n-heptanflamme på opptil 25 mKlasse 3: 0,1 m² n-heptanflamme på opptil 12 m |
| Synsfelt | Minimum 90° konisk synsfelt |
| Bølgelengdeområde | Infrarødt (IR) 1,0–3,0 µm |
| Følsomhet | Høy = Klasse 1Lav = Klasse 3 |
| ATEX-klassifisering | II 1 G |
| Godkjenningskategori | Kategori 1, 2 eller 3 |
| Ex-merking | Ga Ex ia IIC T4 |
| Soneklassifisering | Sone 0, 1 eller 2 |
| Driftstemperatur | -10 °C til +40 °C (T4)-10 °C til +55 °C (sensorgrense) |
| Lagringstemperatur | -20 °C til +65 °C |
| Relativ luftfuktighet | 0–95 % RH (uten kondens eller isdannelse) |
| Vibrasjon, støt og slag | EN 54-10 |
| Kapslingsgrad | IP65 |
| EMC | EN 61000-6-1, EN 61000-6-2, EN 61000-6-3, EN 61000-6-4, EN 50130-4, EN 55022 |
| Standarder og godkjenninger | EN 54-10, CPR, LPCB, IECEx, ATEX |
| Apparatsertifikat | BAS02ATEX1001 |
| Systemsertifikat | Baseefa08Y0078 |
| Materiale – Hus | Trykkstøpt sinklegering |
| Farge | Blå |
| Dimensjoner | Se produkttegning |
| Vekt | 2 kg |
| Kabelinnføringer | 2 × M20 mm |
