Produktinformasjon

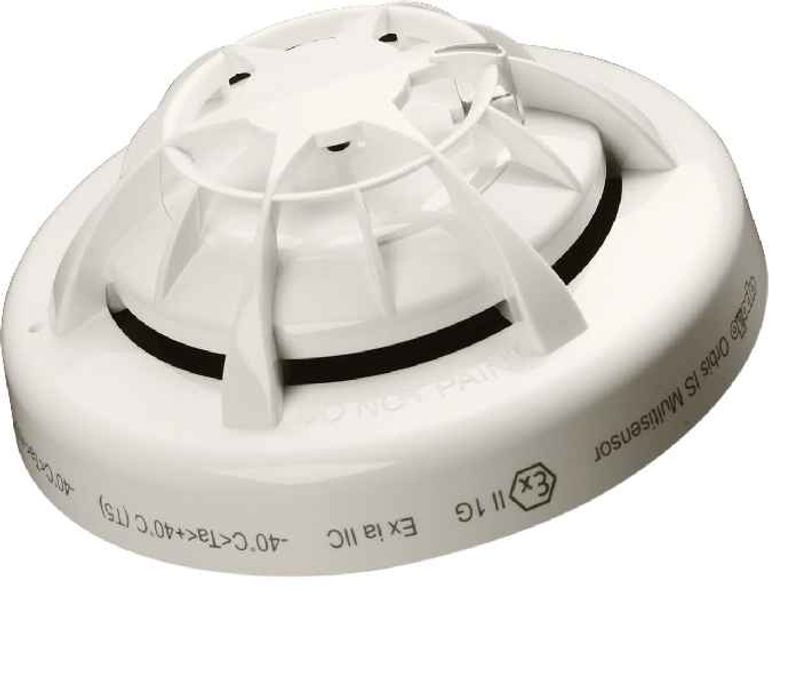

Orbis Intrinsically Safe (I.S.) optisk/varme multisensordetektor er en allsidig detektor som egner seg godt til generell bruk. Den kombinerer optisk røykdeteksjon med varmedeteksjon, noe som gir økt følsomhet for hurtigutviklende og flammende branner – inkludert branner i brennbare væsker – sammenlignet med en tradisjonell optisk røykdetektor.
| Spesifikasjon | Verdi |
|---|---|
| Produsentens spesifikasjon | Alle oppgitte data kan endres uten forvarsel. Spesifikasjonene er typiske verdier målt ved 24 V DC, 23 °C og 50 % relativ luftfuktighet (RH), med mindre annet er oppgitt. |
| Deteksjonsprinsipp | Røyk: Fotoelektrisk deteksjon basert på lysspredning. Varme: Temperaturfølsom motstand (termistor). |
| Deteksjonskammer | Røykdel: Infrarød sender med prisme og fotodiode plassert 90° på lysstrålen, med bredt synsfelt. |
| Samplingsfrekvens | Hvert 4. sekund |
| Forsyningsspenning | 14–28 V DC |
| Forsyning | To-leder forsyning, polaritetsfølsom |
| Polaritetsvending | Ikke tillatt |
| Oppstartstid | < 20 sekunder |
| Minimum driftsspenning («detektor aktiv») | 12 V |
| Oppstartsstrøm ved 24 V | 105 µA |
| Gjennomsnittlig hvilestrøm ved 24 V | 85 µA |
| Alarmlast | 325 Ω i serie med et spenningsfall på 1 V |
| Minimum holdespenning | 5 V |
| Minimum spenning for alarm-LED | 6 V |
| Tilbakestillingsspenning | < 1 V |
| Tilbakestillingstid | 1 sekund |
| Alarmindikator | Integrert LED med 360° synlighet |
| Ekstern LED-utgang (-) | 4,7 kΩ koblet til negativ forsyning |
| Lagrings- og driftstemperatur | -40 °C til +70 °C |
| Driftstemperatur (Ex-klassifisering) | T5: -40 °C til +45 °C T4: -40 °C til +60 °C |
| Merknad | Detektoren må beskyttes mot kondens og isdannelse. |
| Relativ luftfuktighet | 0–98 % RH (uten kondens eller isdannelse) |
| Påvirkning av atmosfærisk trykk | Ingen |
| Påvirkning av vindhastighet | Ingen |
| Kapslingsgrad | IP44 |
| BASEEFA-sertifisering | BAS06ATEX0007X |
| Dimensjoner | Ø97 mm × 42 mm høyde |
| Vekt | 80 g |
| Materiale – Hus | Hvit flammehemmende polykarbonat |
| Materiale – Tilkoblingsterminaler | Rustfritt stål med nikkelbelegg |
