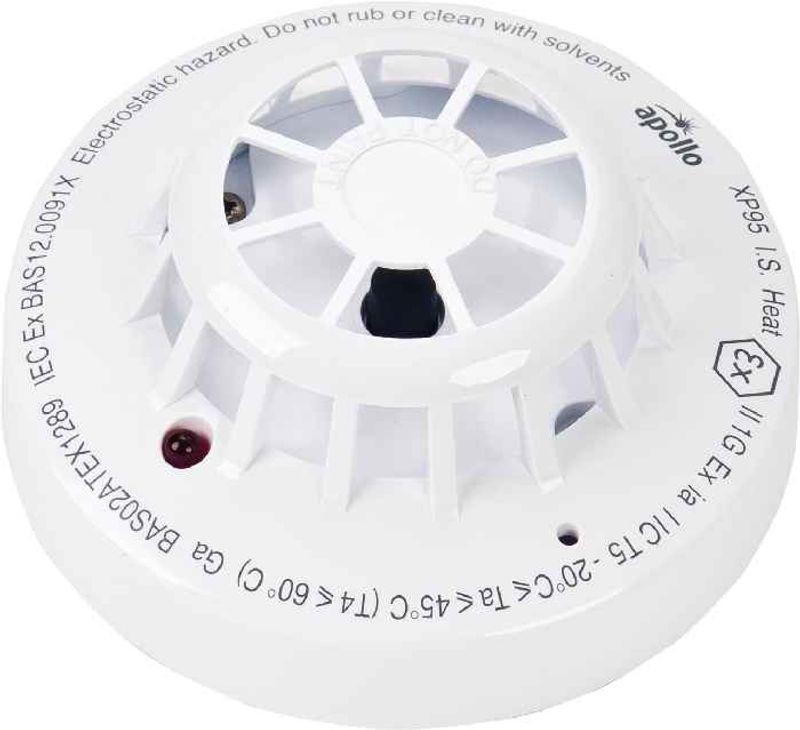

XP95 I.S. Varmedetektor
Produktinformasjon
XP95 Intrinsically Safe (I.S.) varmedetektor overvåker temperaturen ved hjelp av en enkelt termistor som gir et signal proporsjonalt med den omgivende lufttemperaturen.
Sikkerhetsbarrieren er en obligatorisk del av et egensikkert (I.S.) system. Den høye serieimpedansen begrenser imidlertid hvor mange I.S.-detektorer som kan tilkobles samme krets. En I.S.-krets kan normalt håndtere opptil 20 detektorer, eller maksimalt 12 optiske detektorer i et IIC-klassifisert område, avhengig av hvilken type sikkerhetsbarriere som benyttes, hvilke enheter som er installert, og hvor mange detektor-LED-er som kan være aktive samtidig, slik det er definert av brannalarmsentralen (CIE).
Fordeler
- Ideell for miljøer hvor det normalt forekommer støv, smuss eller røyk.
- Påvirkes ikke av vind eller endringer i atmosfærisk trykk.
| Produsentens spesifikasjon | Alle oppgitte data kan endres uten forvarsel. Spesifikasjonene er typiske verdier målt ved 22 V DC, 25 °C og 50 % relativ luftfuktighet (RH), med mindre annet er oppgitt. |
|---|---|
| Deteksjonsprinsipp | Lineær temperaturmåling i området 25 °C til 90 °C |
| Sensor | Én NTC-termistor |
| Samplingsfrekvens | Kontinuerlig |
| Følsomhet | 25–90 °C: 1 °C per måleenhet (count) -20 °C: 8 måleenheter (counts) |
| Forsyning | To-leder forsyning, polaritetsfølsom |
| Terminaltilkoblinger | L1: Positiv forsyning L2: Negativ forsyning og negativ til ekstern LED +R: Positiv til ekstern LED |
| Forsyningsspenning | 14–22 V DC |
| Hvilestrøm | 150 µA |
| Oppstartsstrøm | 1 mA |
| Varighet oppstartsstrøm | 0,3 sekunder |
| Maks. oppstartstid | 4 sekunder |
| Analog verdi ved 25 °C | 25 ± 5 måleenheter (counts) |
| Alarmindikator | Rød lysdiode (LED) |
| Strømforbruk alarm-LED | 700 µA |
| Strømforbruk ekstern LED | 500 µA (internt begrenset) |
| Inngangskapasitans | 3,3 nF |
| Lagringstemperatur | -30 °C til +80 °C |
| Driftstemperatur | -20 °C til +45 °C (T5) -20 °C til +60 °C (T4) |
| Garantert temperaturområde | -20 °C til +60 °C |
| Relativ luftfuktighet | 0–95 % RH |
| Vibrasjon, støt og slag | I henhold til EN 54-5 |
| Kapslingsgrad | IP44 |
| BASEEFA-sertifikat | BAS02ATEX1289X |
| IECEx-sertifikat | IECEx BAS12.0091X |
| Klassifisering (maks. omgivelsestemperatur) | Ex ia IIC T4 Ga (≤ +60 °C) Ex ia IIC T5 Ga (≤ +60 °C) |
| Dimensjoner | Ø100 mm × 42 mm høyde |
| Vekt | 105 g |
| Materiale – Hus | Hvit flammehemmende polykarbonat |
| Materiale – Tilkoblingsterminaler | Rustfritt stål med nikkelbelegg |
