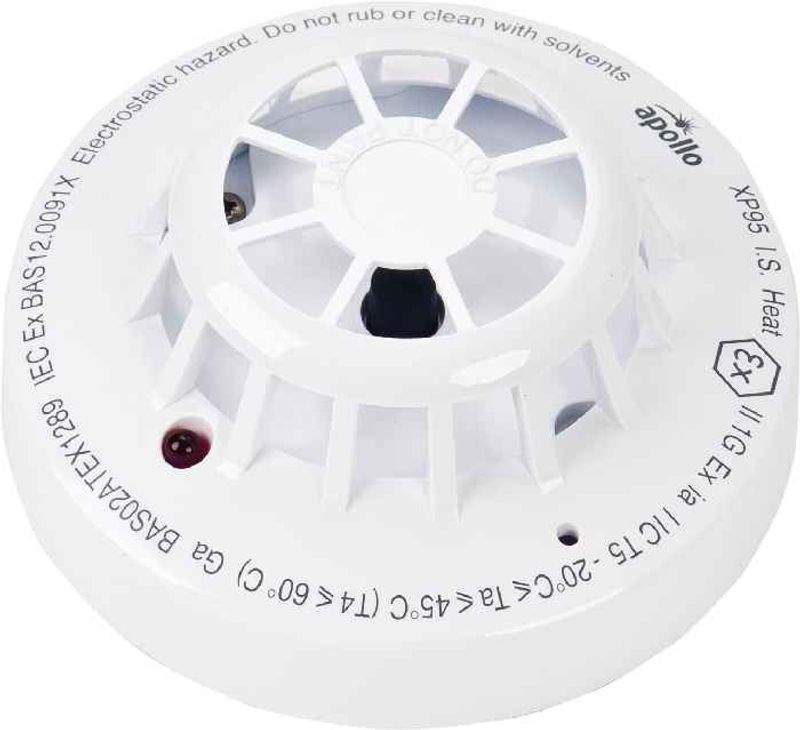

XP95 I.S. Varmedetektor
Produktinformasjon
XP95 Intrinsically Safe (I.S.) varmedetektor overvåker temperaturen ved hjelp av en enkelt termistor som gir et målesignal proporsjonalt med den omgivende lufttemperaturen. Detektoren er utviklet for bruk i eksplosjonsfarlige områder og gir pålitelig temperaturdeteksjon i krevende miljøer.
Fordeler
- Ideell for miljøer hvor det normalt forekommer støv, smuss eller røyk.
- Påvirkes ikke av vind eller endringer i atmosfærisk trykk.
| Spesifikasjon | Verdi |
|---|---|
| Produsentens spesifikasjon | Alle oppgitte data kan endres uten forvarsel. Spesifikasjonene er typiske verdier målt ved 24 V DC, 23 °C og 50 % relativ luftfuktighet (RH), med mindre annet er oppgitt. |
| Deteksjonsprinsipp | Lineær temperaturmåling i området 25 °C til 90 °C |
| Sensor | Én NTC-termistor |
| Samplingsfrekvens | Kontinuerlig |
| Følsomhet | 25–90 °C: 1 °C per måleenhet (count) -20 °C: 8 måleenheter (counts) |
| Forsyning | To-leder forsyning, polaritetsfølsom |
| Terminaltilkoblinger | L1: Positiv forsyning L2: Negativ forsyning og negativ til ekstern LED +R: Positiv til ekstern LED |
| Merknader | 1. I.S.-detektorer er polaritetsfølsomme. 2. Ekstern LED krever ingen seriemotstand. 3. Egenskapene til ekstern LED avviker fra standard XP95-serien. |
| Forsyningsspenning | 14–22 V DC |
| Digital kommunikasjon | Kompatibel med XP95- og Discovery-protokollen |
| Hvilestrøm | 300 µA |
| Oppstartsstrøm | 1 mA |
| Varighet oppstartsstrøm | 0,3 sekunder |
| Maks. oppstartstid | 4 sekunder |
| Analog verdi ved 25 °C | 25 ± 5 måleenheter (counts) |
| Alarmindikator | Rød lysdiode (LED) |
| Strømforbruk alarm-LED | 2 mA |
| Strømforbruk ekstern LED | 1 mA (internt begrenset) |
| Lagringstemperatur | -30 °C til +80 °C |
| Driftstemperatur | -20 °C til +40 °C (T5) -20 °C til +60 °C (T4) |
| Garantert temperaturområde | -20 °C til +60 °C (uten kondens eller isdannelse) |
| Relativ luftfuktighet | 0–95 % RH (uten kondens eller isdannelse) |
| Påvirkning av atmosfærisk trykk | Ingen |
| Påvirkning av vindhastighet | Ingen ved bruk som fasttemperaturdetektor |
| Vibrasjon, støt og slag | I henhold til EN 54-5 |
| Kapslingsgrad | Konstruert for IP53 |
| Standarder og godkjenninger | EN 54, IEC 61508-1 og IEC 61508-2 |
| BASEEFA-sertifikat | BAS02ATEX1289X/7 |
| Klassifisering (maks. omgivelsestemperatur) | Ex ia IIC T4 Ga (≤ +60 °C) Ex ia IIC T5 Ga (≤ +45 °C) |
| Dimensjoner | Ø100 mm × 42 mm høyde (50 mm med monteringssokkel) |
| Vekt | 105 g (157 g med monteringssokkel) |
| Materiale – Hus | Hvit flammehemmende polykarbonat |
| Materiale – Tilkoblingsterminaler | Rustfritt stål med nikkelbelegg |
